DC/DC 30W

RCT系列电源模块

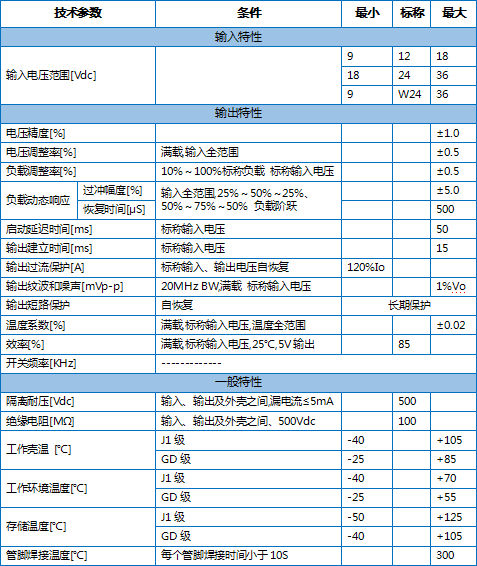

产品特性：

最高工作温度等级 -40℃~+70℃、最高可达4：1输入电压范围，单路输出、标称效率85%@5v、金属外壳

型号说明：

外形尺寸：

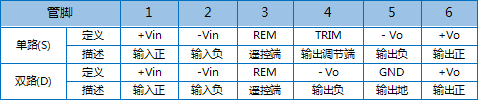

管脚定义：

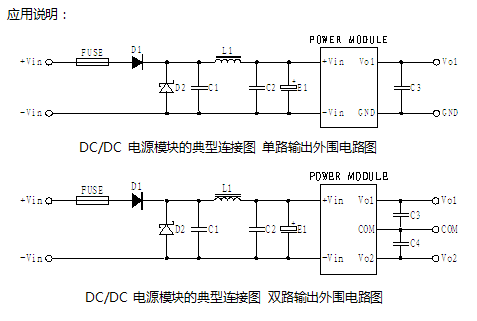

FUSE：输入侧保险丝（1A/250Vac）。

D1：防反接二极管（100V/3A）。

D2：瞬态吸收二极管，12Vin输入(P6KE22);

24Vin输入(P6KE39);24Vdc宽输入(P6KE39).

C1,C2:输入滤波独石电容,12Vin输入(2.2uF/25V);

24Vin输入(1uF/50V) ;24Vdc宽输入(2.2uF/50V)。

E1:输入侧电解电容,12Vin输入(100uF/35V) ;

24Vin输入(47uF/63V);24Vdc宽输入(100uF/63V)。

L1:差模电感(3~6uH/1A)。

C3,C4:输出滤波电容,其中3.3/5V输出用(22uF/10V);

12/15V输出用(10uF/25V):24V输出用(4.7uF/50V)
